L’installation

Installation de panneaux solaires, pièce par pièce

Du module sur votre toit au compteur dans votre maison : ce que nos équipes posent en outre-mer et en Corse, et ce que l’étude gratuite dimensionne pour votre toit.

Production et consommation

Le soleil produit à midi. La maison consomme le soir.

Ce décalage fixe l’économie réelle. Sans batterie, vous consommez une partie de votre production en direct et le surplus est revendu à EDF. Avec une batterie, l’énergie de midi sert le soir.

Économies : fourchettes indicatives, votre étude donne votre chiffre.

Profil type d’une journée ensoleilléeIllustratif · sans échelle

0 h

3 h

6 h

9 h

12 h

15 h

18 h

21 h

Surplus revendu à EDFSoir : batterie

Production solaireConsommation d’un foyerRecouvrement = autoconsommation

Sans batteriejusqu’à −50 %selon la puissance

Avec batteriejusqu’à −70 %selon la puissance

L’installation · coupe A-A

Ce qui se passe sur votre toit, couche par couche.

Voici une installation type sur tôle, comme en outre-mer. Chaque numéro renvoie à une pièce décrite sous le dessin, puis à sa fiche.

PlancheCoupe A-A

ObjetInstallation photovoltaïque sur tôle

ÉchelleSans

CotesExemple

DessinFRH Environnement

01Module monocristallin. Cadre et cellules noirs, verre trempé. Il produit le courant.
02Rail aluminium et brides. Les modules sont serrés sur les rails, jamais percés.
03Micro-onduleur (installation en autoconsommation). Sous chaque module : il convertit le courant dès le toit. Un module à l’ombre ne pénalise pas les autres.
04Fixation vissée dans la charpente, avec joint d’étanchéité. Entraxe selon l’étude vent et cyclone.
05Tôle ondulée ou bac acier existante, vérifiée pendant l’étude.
06Panne de charpente qui reprend les efforts.
07Câble AC et traversée de toiture étanche.
08Coffret de protection AC, posé près du tableau.
09Tableau et compteur. Vous consommez d’abord, le surplus part sur le réseau.
10Installation avec batterie : un onduleur hybride remplace les micro-onduleurs et charge la batterie (backup pendant les coupures).
11Passerelle et application de suivi de production.

Le matériel · fiches techniques

Le matériel, fiche par fiche.

Ce que nous posons, décrit sans superlatifs. Chaque fiche renvoie à son repère sur la coupe.

Mon étude gratuite

FT-01 · ModuleRepère 01

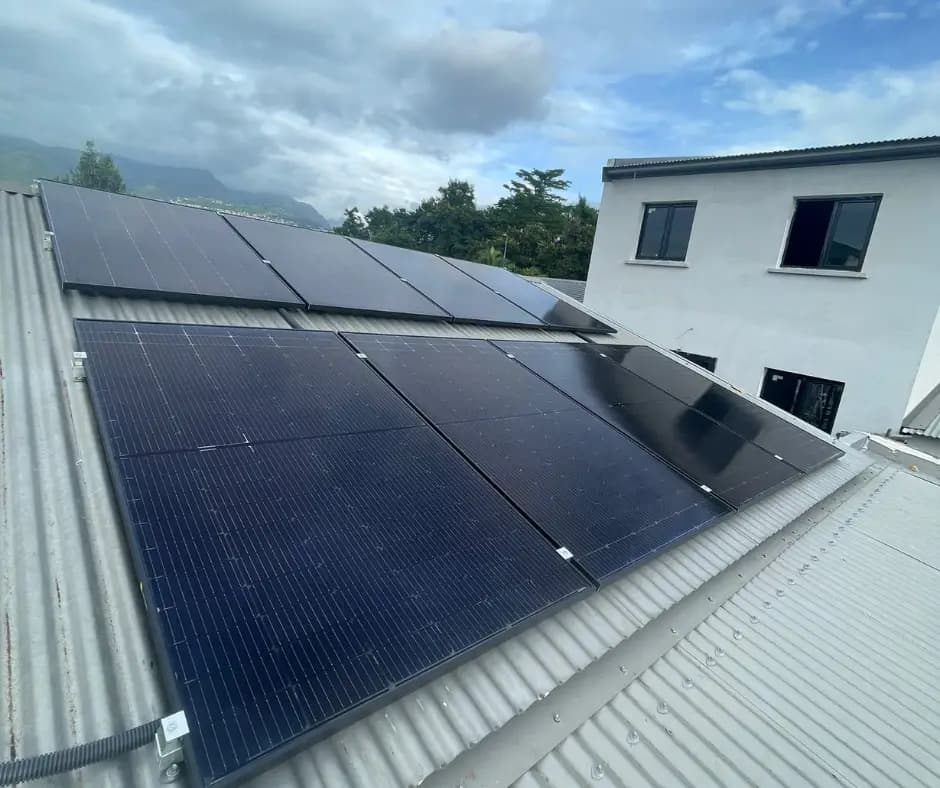

Panneaux noirs sur une tôle grise au pied des montagnes dans les nuages, La Réunion

Module monocristallin

Technologie: Silicium monocristallin
Puissance: 375 à 500 Wc par module
Aspect: Cadre et cellules noirs
Support: Tôle ondulée, bac acier ou tuiles (Corse)
Pose: Garantie décennale Allianz en outre-mer, MMA en Corse

Photo : Chantier FRH, La Réunion

FT-02 · ConversionRepère 03

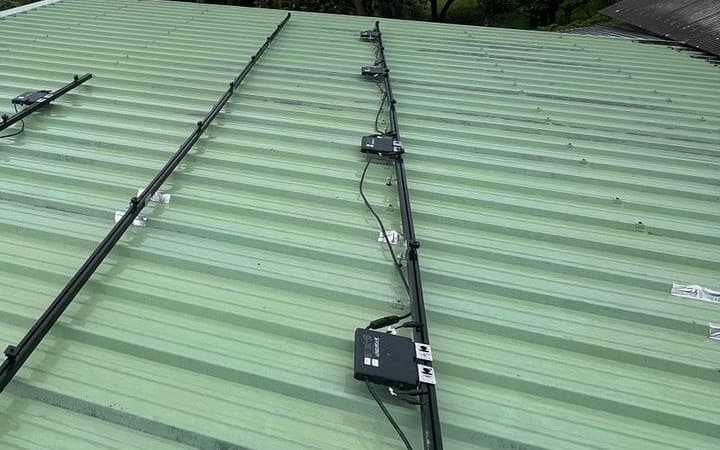

Micro-onduleur

Installation: En autoconsommation (sans batterie)
Position: Sous les modules, fixé au rail
Fonction: Courant continu converti en alternatif 230 V, dès le toit
Ombrage: Un module à l’ombre ne pénalise pas les autres
Maison: Pas de courant continu haute tension dans la maison

Photo : Chantier FRH, Guyane, 2026

FT-03 · StockageRepère 10

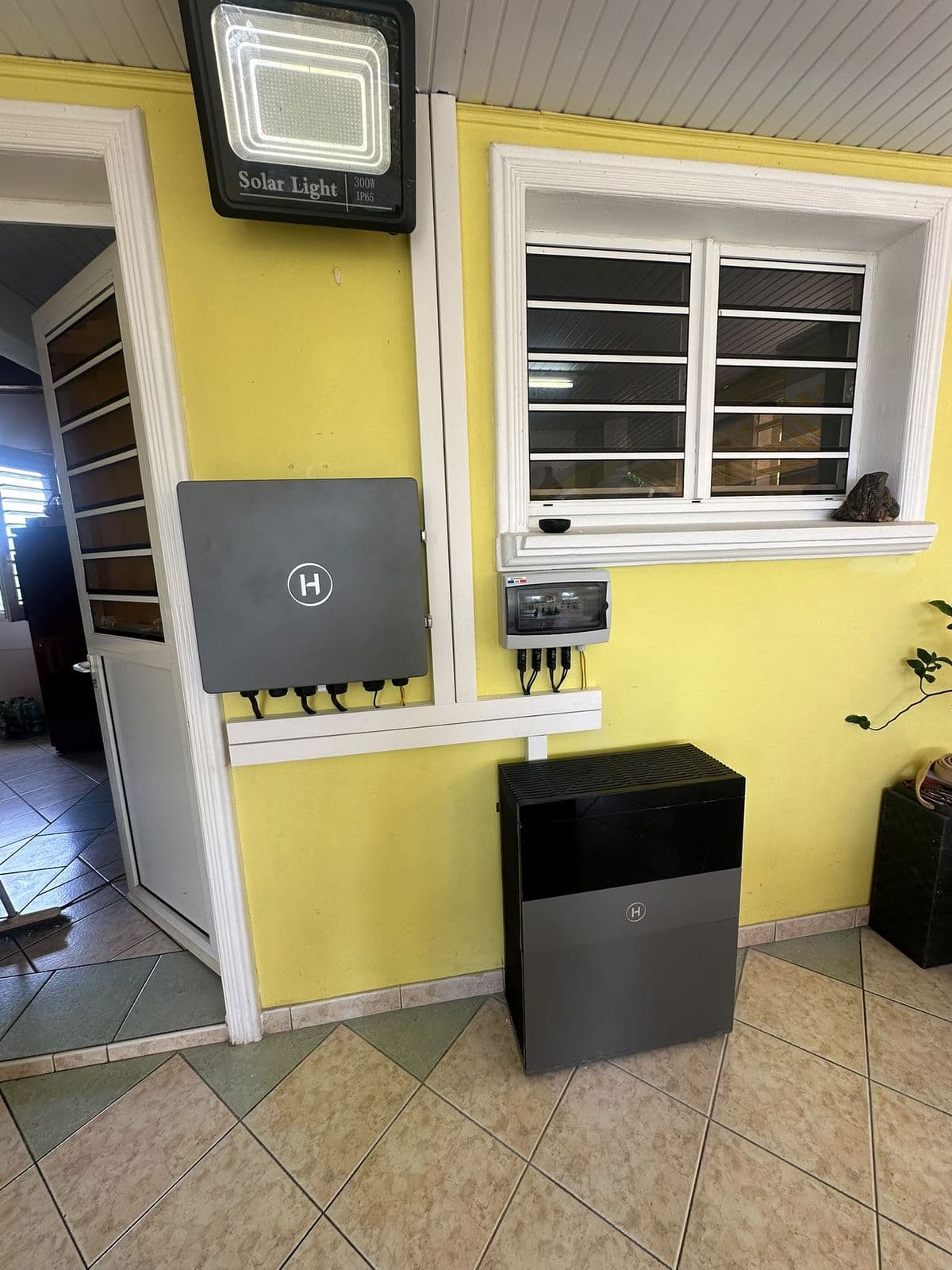

Batterie

Installation: Avec batterie, via un onduleur hybride
Usage: Garder le surplus de la journée pour le soir
Économie: Jusqu’à 70 % de votre consommation, selon la puissance
Conseillée si: Coupures fréquentes, consommation surtout le soir

Photo : Chantier FRH, Martinique, 2026

FT-04 · SuiviRepère 11

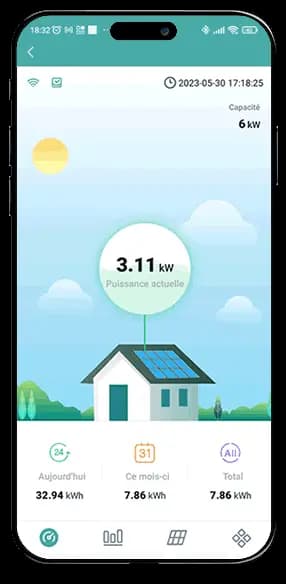

Application de suivi

Affiche: Puissance instantanée, kWh du jour et du mois
Support: Votre téléphone
Activation: À la mise en service de l’installation

Application de suivi de production

Cinq territoires, un même matériel

D’un territoire à l’autre.

Les pièces décrites plus haut sont les mêmes partout. Ce qui change, c’est le toit, le soleil et le réseau : chaque agence calcule votre installation avec les chiffres de chez vous.

La toiture: En outre-mer, nous posons surtout sur tôle ondulée ou bac acier, sur des rails fixés dans la charpente à travers la tôle. En Corse, sur tuile canal : des crochets glissés sous les tuiles portent les rails, et la couverture reste en place.
Le soleil: Un kWc posé produit 1 200 – 1 400 kWh par an en Guyane, 1 350 – 1 500 en Guadeloupe et en Martinique, 1 350 – 1 550 en Corse et 1 400 – 1 700 à La Réunion. À La Réunion, dans l’hémisphère sud, les panneaux se tournent vers le nord.
Le réseau: Les cinq territoires sont des zones non interconnectées au réseau électrique du continent. Le raccordement se fait auprès d’EDF SEI en outre-mer, d’EDF en Corse, et l’agence en dépose la demande. En Guyane, où les coupures sont fréquentes, un onduleur hybride et une batterie gardent alimentés les circuits choisis à l’étude.
La garantie: La pose est couverte par la garantie décennale : Allianz en outre-mer, MMA en Corse.
